I polimeri non sono materiali statici. Dal momento in cui un componente plastico esce dalla linea di produzione, inizia a interagire con l’ambiente circostante: assorbe umidità, si contrae con il freddo, si ammorbidisce con il calore. La maggior parte delle prove di trazione standard, tuttavia, viene eseguita a 23°C e 50% di umidità relativa, ovvero una condizione controllata che dice ben poco su come si comporterà un pezzo nel vano motore di un’automobile a luglio, o in un dispositivo medico conservato in un clima tropicale.
Le prove di trazione in camera climatica colmano questo gap. Combinando un dinamometro con un’unità a temperatura e umidità controllate, i laboratori possono misurare il comportamento tensione-deformazione in condizioni che rispecchiano il reale ambiente di utilizzo. Il risultato non è un semplice dato numerico: è un profilo meccanico che accompagna il co mponente attraverso tutte le condizioni che incontrerà in servizio.
Perché le prove di trazione standard non sono sempre sufficienti
ISO 527 e ASTM D638 sono gli standard consolidati per le prove di trazione uniassiale sui materiali plastici. Questi metodi sono rigorosi e riproducibili, ma condividono un’assunzione di fondo: le condizioni ambientali sono neutre e costanti.
Nella pratica, questa assunzione si rivela spesso inadeguata. Una staffa in poliammide 6 (PA6) testata a 23°C e 50% UR può mostrare una resistenza a trazione di 80 MPa ma dopo equilibrazione a 70°C/85% di umidità relativa, lo stesso materiale può perdere il 30–40% di quella resistenza. Un involucro in ABS che supera la qualifica a temperatura ambiente può diventare fragile e rompersi durante un’ondata di freddo a −20°C in un magazzino situato nel Nord Europa.
Non si tratta di casi limite. Sono condizioni di servizio ordinarie nell’automotive, nell’aeronautica, nell’elettronica e nel medicale. Le prove a condizioni ambiente standard descrivono il materiale. Le prove di trazione in camera climatica descrivono il comportamento del componente nel suo contesto di utilizzo.
La configurazione tecnica: Dinamometro + Camera Climatica

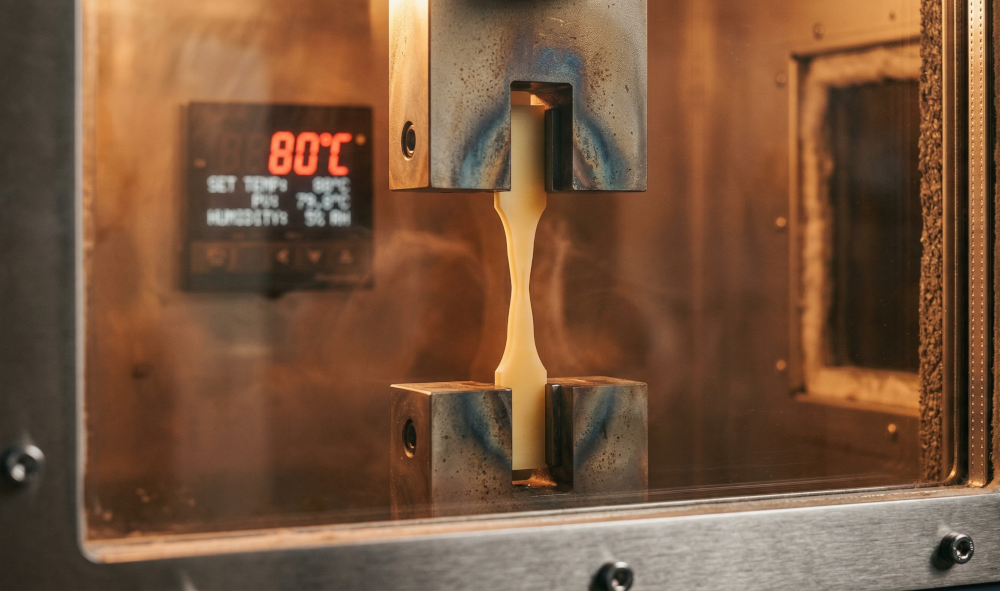

Una prova di trazione climatica utilizza una macchina universale servo-idraulica o elettromeccanica dotata di una camera climatica, un’unità isolata che circonda il provino e le morse. La camera è interfacciata direttamente con il telaio di carico, in modo che la traversa mobile possa scorrere liberamente mentre l’interno mantiene temperatura e umidità precise.
I parametri tipicamente raggiungibili in un laboratorio ben attrezzato sono i seguenti:
- Range delle temperature: da −70°C a +250°C (a seconda del sistema);
- Rampe di riscaldamento/raffreddamento: controllate per consentire il precondizionamento del provino all’interno della camera;
- Tempo di sosta termica (soak time): i provini vengono mantenuti alle condizioni target prima dell’avvio della prova, garantendo l’equilibrio termico sull’intera sezione trasversale.
Quest’ultimo punto è critico e spesso sottovalutato. Un provino da 4 mm in PA66 può richiedere 20–30 minuti alla temperatura impostata prima che il nucleo raggiunga l’equilibrio con la camera. Ridurre questo tempo produce dati inaffidabili, in particolare agli estremi di temperatura.
Umidità e Polimeri: parliamo di PA6/PA66
Le poliammidi sono tra i materiali più frequentemente testati in camera climatica, e per buone ragioni. PA6 e PA66 sono igroscopiche: assorbono acqua dall’ambiente, e quella stessa acqua agisce da plastificante, inserendosi tra le catene polimeriche e aumentandone la mobilità.
Le conseguenze pratiche sono significative:
- La resistenza a trazione diminuisce all’aumentare dell’umidità assorbita;
- L’allungamento a rottura aumenta, quindi il materiale diventa più tenace ma meno rigido;
- Il modulo di Young si abbassa, il che significa maggiore deformazione sotto lo stesso carico;
- Il comportamento a creep peggiora in combinazione con temperatura e umidità elevate.
Uno scenario tipico: un costruttore automotive produce una clip in PA6-GF30 (poliammide rinforzata con fibra di vetro al 30%) per un fissaggio nel vano motore. La scheda tecnica riporta la resistenza a trazione in condizione “dry as molded” (DAM). Ma in servizio, il clip raggiungerà l’equilibrio igroscopico con l’ambiente del vano motore. Testare il materiale a 70°C / 85% UR dopo un ciclo di condizionamento definito fornisce un quadro molto più rappresentativo della capacità meccanica a lungo termine. Senza questi dati, il margine di sicurezza calcolato dall’ingegnere progettista si basa su una condizione che il pezzo non raggiungerà mai sul campo.
Prestazioni con temperature basse: la fragilità al di sotto della Tg
All’estremo opposto, le prove di trazione a bassa temperatura rivelano una modalità di rottura diversa. Molti termoplastici, in particolare polipropilene (PP), ABS e polistirene ad alto impatto (HIPS), mostrano una transizione da comportamento duttile a fragile quando la temperatura scende al di sotto della loro temperatura di transizione vetrosa (Tg).
A −20°C o −30°C, la mobilità dei segmenti di catena è fortemente limitata. Il materiale non riesce più a dissipare energia attraverso la deformazione plastica e si frattura senza preavviso, a livelli di sollecitazione ben inferiori al carico di snervamento misurato a temperatura ambiente. I modificatori d’impatto e la gommatura possono spostare questa transizione, ma solo le prove di trazione in camera climatica possono confermare che una determinata formulazione si comporta effettivamente in modo duttile alla temperatura di servizio minima richiesta.
Questo è un test di qualifica imprescindibile per:
- Componenti esterni automotive (paraurti, alloggiamenti degli specchietti, maniglie) esposti alle condizioni invernali;
- Parti di interni aeronautici che devono mantenere l’integrità durante il cold-soak in quota;
- Quadri elettrici outdoor installati in climi nordeuropei o nordamericani.
Alte temperature: quando i polimeri si ammorbidiscono prima di fondere
Le prove di trazione ad alta temperatura affrontano una problematica altrettanto importante, ma più sottile. I termoplastici non hanno un punto di fusione netto in senso ingegneristico: al di sopra della transizione vetrosa (per i materiali amorfi) o avvicinandosi all’intervallo di fusione (per i semicristallini), rigidità e resistenza degradano progressivamente.
Testare a 80°C o 100°C può rivelare:
- Se un ingranaggio in POM mantiene sufficiente rigidità per evitare derive dimensionali sotto carico in un attuatore caldo;
- Se una guarnizione in TPE mantiene adeguate caratteristiche forza-deformazione in un dispositivo medico riscaldato;
- Come si comporta termicamente un blend PC/ABS in un’applicazione elettronica in cui le temperature interne raggiungono 70–80°C in esercizio.
Queste prove spesso completano ed integrano i dati HDT (temperatura di deflessione sotto carico) e Vicat, fornendo qualcosa che i metodi termici non possono offrire: curve tensione-deformazione reali sotto carico alla temperatura di interesse, direttamente utilizzabili nell’analisi agli elementi finiti (FEA) e nella validazione del progetto.
Settori Applicativi e Condizioni di Prova Tipiche
Automotive
Le specifiche automotive richiedono frequentemente tre stati di condizionamento: DAM, condizionato (es. 70°C) e bassa temperatura (−30°C o −40°C). Componenti come collettori di aspirazione, clip, connettori e serbatoi vengono validati sull’intero intervallo. Gli standard USCAR, VDA e quelli specifici degli OEM includono spesso i dati di trazione climatica come requisito dei pacchetti di approvazione materiale.
Dispositivi Medici
I materiali plastici per il settore medicale affrontano una sfida diversa: cicli di sterilizzazione, stoccaggio ad alta umidità e possibile contatto prolungato con fluidi corporei. Testare materiali come PEEK, PSU o PP a grado medicale a 37°C e umidità elevata, simulando le condizioni fisiologiche, è una richiesta sempre più comune nei dossier tecnici presentati nell’ambito del Regolamento UE MDR e delle pratiche FDA 510(k).
Aerospaziale e Apparecchiature Industriali
Per gli interni aeronautici, la conformità alla fiammabilità FAR 25.853 è ben nota, ma le prestazioni strutturali alle temperature di quota (−55°C) sono altrettanto rilevanti. Anche i componenti per macchinari industriali, in particolare quelli impiegati nella lavorazione alimentare, nelle attrezzature outdoor o nella movimentazione di sostanze chimiche, richiedono validazione su ampie escursioni termiche in cui i dati a condizioni ambiente sono semplicemente inadeguati.
Limiti e Considerazioni Operative
Le prove di trazione climatica sono uno strumento potente, ma alcune limitazioni pratiche meritano attenzione:
- Il design delle morse è determinante: i morsetti standard conducono calore o freddo, creando un gradiente termico lungo il provino. Morsetti isolati o termicamente neutri sono spesso necessari per risultati accurati al di sotto di −10°C o al di sopra di 100°C;
- Geometria del provino: i provini sottili raggiungono l’equilibrio più velocemente; quelli spessi richiedono soak time più lunghi, con impatto diretto sulla produttività;
- Condensa: le prove al di sotto del punto di rugiada possono causare la formazione di umidità sul provino, complicando i test a bassa temperatura in cui la variabile umidità deve essere esclusa;
- Pre-condizionamento del materiale: per i materiali igroscopici, la storia di condizionamento precedente alla prova (essiccato vs. condizionato) deve essere chiaramente documentata. Due laboratori che applicano lo stesso standard possono produrre risultati non confrontabili se i protocolli di pre-condizionamento differiscono.
Come Plastanalisi può supportarti
Capire come un polimero si comporta a −20°C o a +70°C non è una scelta opzionale: è sempre più un requisito di base per settori e/o applicazioni in cui il cedimento di un componente ha conseguenze serie. Che tu stia qualificando un nuovo materiale, investigando un guasto avvenuto durante l’utilizzo del prodotto o costruendo un dataset meccanico per modelli FEA, le prove di trazione in camera climatica forniscono dati che i test realizzati a normali condizioni ambientali semplicemente non possono offrire.
Il laboratorio Plastanalisi è attrezzato per eseguire prove di trazione su un ampio intervallo di temperature, seguendo i protocolli ISO 527 e ASTM D638 con piena tracciabilità. Lavoriamo con uffici tecnici, reparti R&S e responsabili qualità che hanno bisogno di dati meccanici affidabili e utilizzabili ottenuti in ogni tipo di condizione possibile.
Se la tua applicazione prevede l’utilizzo di polimeri soggetti a condizioni ambientali impegnative, siamo a disposizione per definire insieme le prove di laboratorio più adatte al tuo materiale e al tuo scenario di utilizzo. Contattaci per scoprire come possiamo supportarti.
